Больше каналов и отслеживание всех созвездий

Благодаря 1760 каналам GNSS Galaxy G5 может поддерживать несколько созвездий. и многочастотное отслеживание с помощью высокопроизводительной антенны GNSS.

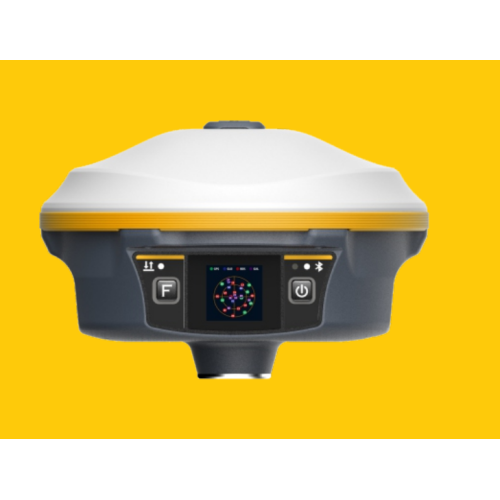

Цветной сенсорный экран упрощает рабочий процесс

1,3 -дюймовый HD цветной сенсорный ЖК-экран с высокой яркостью и низким энергопотреблением потребление, что удобно и эффективно для выполнения сенсорных настроек, просмотр информации, настройка функций.

Более мощное встроенное радио

Соединение высокопроизводительного модуля УКВ со связью Farlink технология, повышающая чувствительность сигнала и эффективность передачи, Galaxy G5 действительно достигает цели сверхдальней работы на расстоянии 10–15 км и потребляемая мощность этого несущего модуля нового поколения составляет на 60% ниже, чем дополнительная УКВ, благодаря чему время работы базы намного больше.

Превосходная выносливость, до 25 часов работы

В Galaxy G5 используется встроенный литий-ионный аккумулятор сверхбольшой емкости емкостью 10000 мАч, которого хватает на 25 часов непрерывной работы (в статическом режиме), а также конструкция схемы с низким энергопотреблением. Интерфейс Type-C используется на G5, что позволяет поддерживать быструю зарядку через зарядное устройство с протоколом PD, и его можно полностью зарядить за 4 часа.

Двойное резервное копирование данных

Измеренные данные могут одновременно храниться как во внутренней памяти приемника, так и в контроллере, реализуя двойное резервное копирование измеренных данных, что эффективно предотвращает потерю данных.

Выдающееся измерение IMU

Встроенный автоматический компенсатор IMU 4-го поколения корректирует координаты на наконечник вехи, помогая геодезистам быстро и точно измерить или разметить направить по желанию без строгого выравнивания приемника, диапазон углов наклона может достигать до 60°.

Направленная вверх и скрытая конструкция антенны УКВ

Конструкция антенны УКВ направлена вверх, обеспечивая прием и передачу УКВ сигнала во всех направлениях. А интерфейс антенны скрыт в верхней крышке, что эффективно предотвращает поломку, защищает от воды и пыли.

Интеллектуальная технология блокировки базовых сигналов

Используя технологию отслеживания и блокировки сигналов один к одному, а также независимый частота по протоколу Farlink, ровер G5 может постоянно блокировать и захватить сигнал целевой базовой станции, чтобы уменьшить кросс-частотные помехи даже если другие базовые станции работают рядом с тем же каналом.

Интеллектуальное управление системой-ROS

Galaxy 5 интегрирован с системой ROS, которая поставляется с интеллектуальным развертывание многорежимных аппаратных компонентов, мощная вычислительная мощность и интеллектуальный механизм планирования, а также связь с ультратонкой механизм управления памятью, обеспечивающий беглость и скорость работы приемник всесторонне улучшен.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Функции ГНСС

Каналы                                                                           1760

GPS                                                                                 L1C/A, L1C, L2C, L2P, L5

ГЛОНАСС                                                                     L1C/A , L2C/A, L2P, L3CDMA

BDS                                                                                 B1I, B1C, B2I, B2a, B3

ГАЛИЛЕО                                                                     E1, E5A, E5B, E5AltBOC, E6

SBAS                                                                              EGNOS, WAAS, GAGAN, MSAS, SDCM(L1,L5)

QZSS                                                                               L1C/A, L1C, L2C, L5, L6

Navic                                                                              L5

На модуле L-Band (Резерв)

Выходная скорость позиционирования                   1Hz~50Hz

Время инициализации                                                < 10с

Надежность инициализации                                      >99,9%



Точность позиционирования*

Кинематика в реальном времени                            По горизонтали: 6 мм + 0,5 ppm RMS

(базовая линия <40 км)                                              По вертикали: 10 мм + 1 ppm RMS



Статика ГНСС                                                             По горизонтали: 2,5 мм + 0,5 ppm RMS

                                                                                         По вертикали: 5 мм + 0,5 ppm RMS



Автономный                                                                По горизонтали: 1,2 м; По вертикали: 1,9 м RMS

DGNSS                                                                           По горизонтали: 0,4 м По вертикали: 0,7 м RMS

Позиционирование SBAS                                          По горизонтали: 0,6 м По вертикали: 0,8 м RMS



Время инициализации RTK                                      2 ~ 8 с

Компенсация наклона IMU                                       Дополнительная погрешность горизонтального наконечника вехи обычно менее 10 мм + 0,7 мм/° наклон вниз до от 30° до 60°

Угол наклона (IMU)                                          0° ~ 60°

Производительность оборудования

Размеры                                                                         165 мм(φ) × 108 мм(В)

Вес                                                                                  1,35 кг ( батарея в комплекте)

Материал                                                                      Корпус из алюминиево-магниевого сплава

Рабочая температура                                                  -30℃ ~ +70℃

Температура хранения                                               -40 ℃ ~ +80℃
